Задвижки с электроприводом в Архангельске

Задвижки с электроприводом (сокращённо задвижки с эл приводом) - трубопроводная арматура запорного типа с конструкцией под установку электрического устройства вращательного типа,предназначенного для управления перемещением запирающего элемента с целью обеспечения герметичности. В качестве запирающего элемента используется клиновидный затвор, который перекрывает перпендикулярно потоку полнопроходное сечение в корпусе арматуры. Запорная арматура этого типа часто применяется на трубопроводах большого диаметра с высокотемпературными и высокоскоростными средами, где недопустимо сужение проточного сечения, обычно это нефтепроводы, магистрали с транспортировкой воды, перегретого пара и газообразных смесей.

Основными преимуществами применения электропривода на задвижке являются:

Автоматизация технологических процессов, местное управление.
Удалённое управление затвором, при должной комплектации блоком дистанционного управления.

В общепромышленном обозначении конструкции клиновая задвижка с эл приводом имеет цифру «9», к примеру - 30с941нж. В зависимости от условного давления мы предлагаем запорную арматуру номенклатурных обозначений 941, 964, 915, 976. В таблице ниже представлена номенклатура ЗКЛ к поставке от нашего предприятия по цене завода производителя с разбивкой по давлению и исполнению.

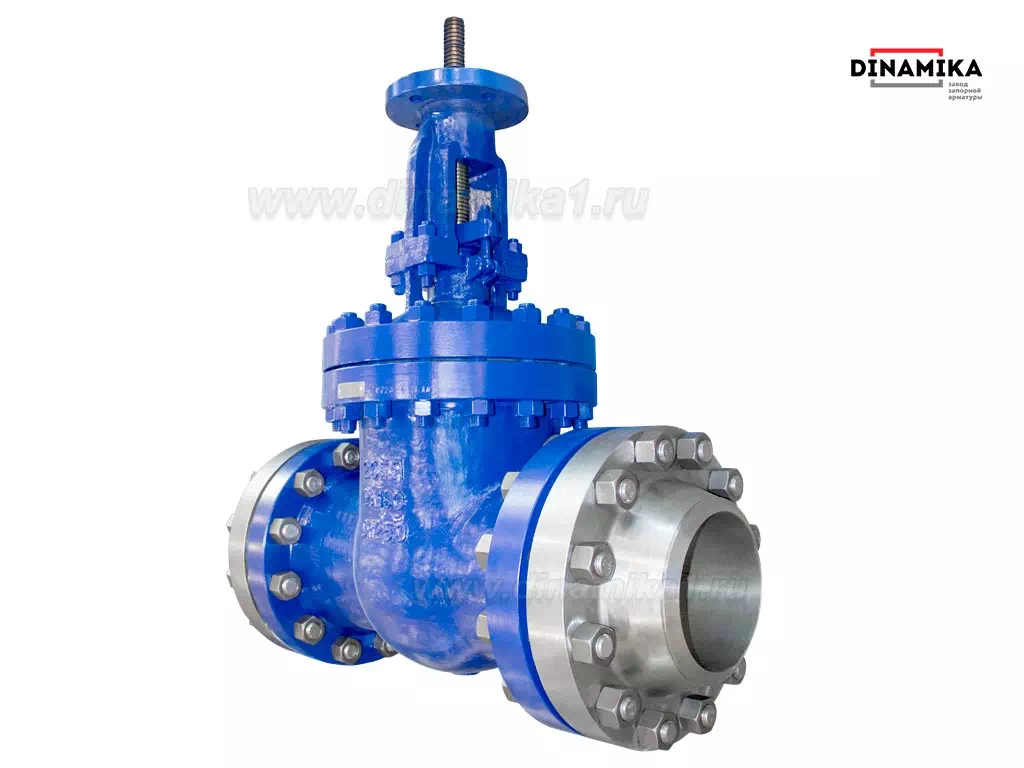

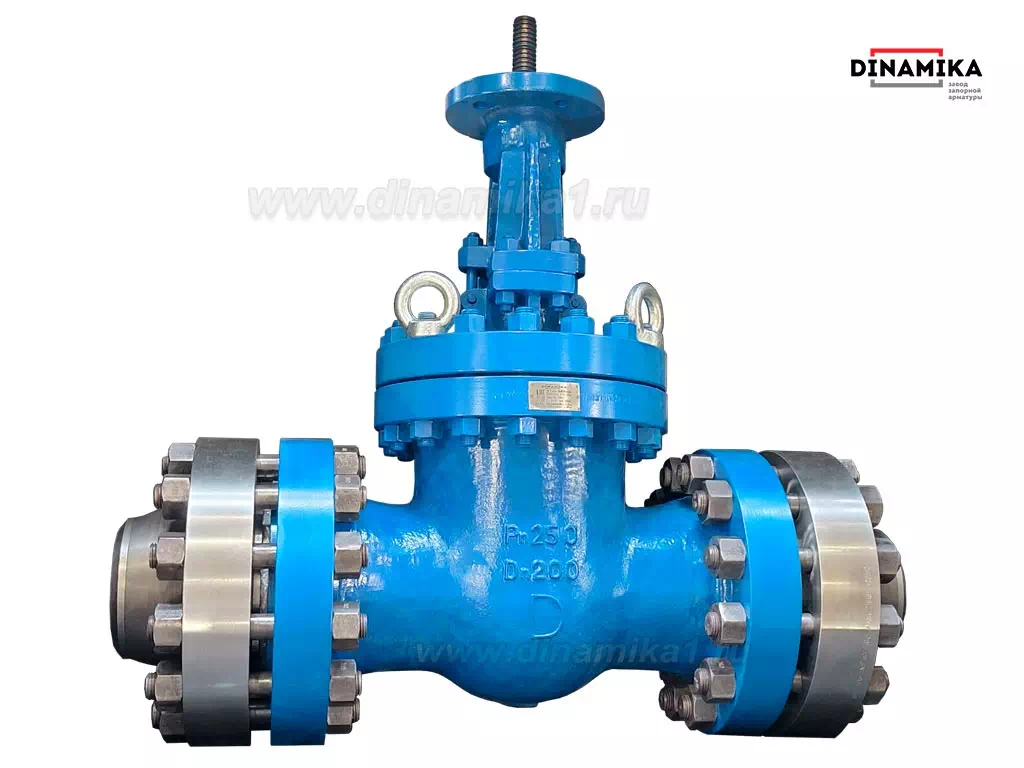

Общепромышленные стальные задвижки под электропривод с выдвижным шпинделем

Наименование	Общепромышленное обозначение	Ду, (мм)	Ру (кг/см²)	Исполнение по ГОСТ 15150-69 / материал корпусных деталей	Присоединение
Задвижки с электроприводом Ру16	30с941нж	50; 80; 100; 150; 200; 250; 300; 400; 500.	16	У1 / ст.20Л	Фланцевое ГОСТ 33259-2015
	30лс941нж			ХЛ1 / ст.20ГЛ
	30нж941нж			УХЛ / ст.12Х18Н9ТЛ
Задвижки с электроприводом Ру25	30с964нж		25	У1 / ст.20Л
	30лс964нж			ХЛ1 / ст.20ГЛ
	30нж964нж			УХЛ / ст.12Х18Н9ТЛ
Задвижки с электроприводом Ру40	30с915нж		40	У1 / ст.20Л
	30лс915нж			ХЛ1 / ст.20ГЛ
	30нж915нж			УХЛ / ст.1+2Х18Н9ТЛ
Задвижки с электроприводом Ру63	30с976нж		63	У1 / ст.20Л
	30лс976нж			ХЛ1 / ст.20ГЛ
	30нж976нж			УХЛ / ст.12Х18Н9ТЛ

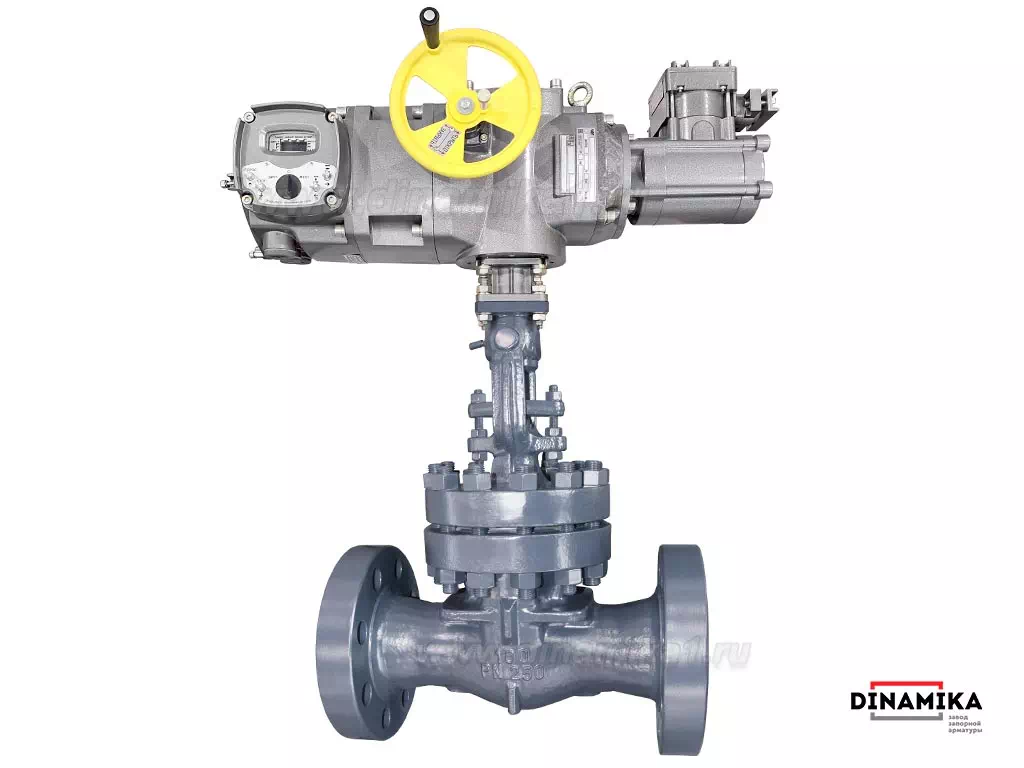

На задвижки могут быть установлены электромеханические устройства вращательного типа:

Многооборотные электроприводы.
Многооборотные интегрированные электроприводы.
Взрывозащищенные электроприводы многооборотные (могут устанавливаться во взрывоопасных зонах класса IIВ по ГОСТ Р 51330.0-99)

Представленные задвижки под эл. привод по желанию заказчика могут комплектоваться электроприводами производителей
ГЗ	«ГЗ Электропривод»
ЭП	«Тулаэлектропривод»
АУМА	«ПРИВОДЫ АУМА».

Поставщик в зависимости от спецификации поставки и по согласованию с заказчиком обеспечивает комплексную комплектацию т.е. - запорная арматура, плюс электропривод, плюс присоединительные фланцы и крепёж. Все вопросы по поставки закупке задвижек с электроприводом можно задать по телефону 8 800 700 1693 (звонок бесплатен по РФ) - оформляйте заказ, получите консультацию, согласуйте цену, план и сроки поставки.

Характеристики стальных задвижек под электропривод

Таблица общих характеристик задвижек с электроприводом

Обозначение характеристик	Задвижки с электроприводом стальные	Задвижки с электроприводом хладостайкие	Задвижки с электроприводом нержавеющие
Ду (мм)	50; 80; 100; 150; 200; 250; 300; 400; 500
Среды рабочие	Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси		Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси.
t°C (рабочая)	От -40 до +450	От -60 до +450	От -60 до +565
Минимальная t°C (окруж. среды)	-40	-60
Герметичность	«А» по ГОСТ 9544-2015
Материалы исполнения -сталь	20, 25Л.	20ГЛ	ст.12Х18Н9ТЛ
Исполнение ГОСТ 15150-69	У1	ХЛ1	УХЛ1
Тип присоединения электропривода	По ГОСТ Р 55510-2013
Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356.

Показатели надёжности и гарантия производителя задвижек под электропривод

Наименование	Гарантийный срок	Средний срок службы	Средний ресурс	Средняя наработка на отказ
Задвижки под электропривод	1 год	30 лет	3000 циклов	750 циклов

Задвижка фланцевая с электроприводом конструкция

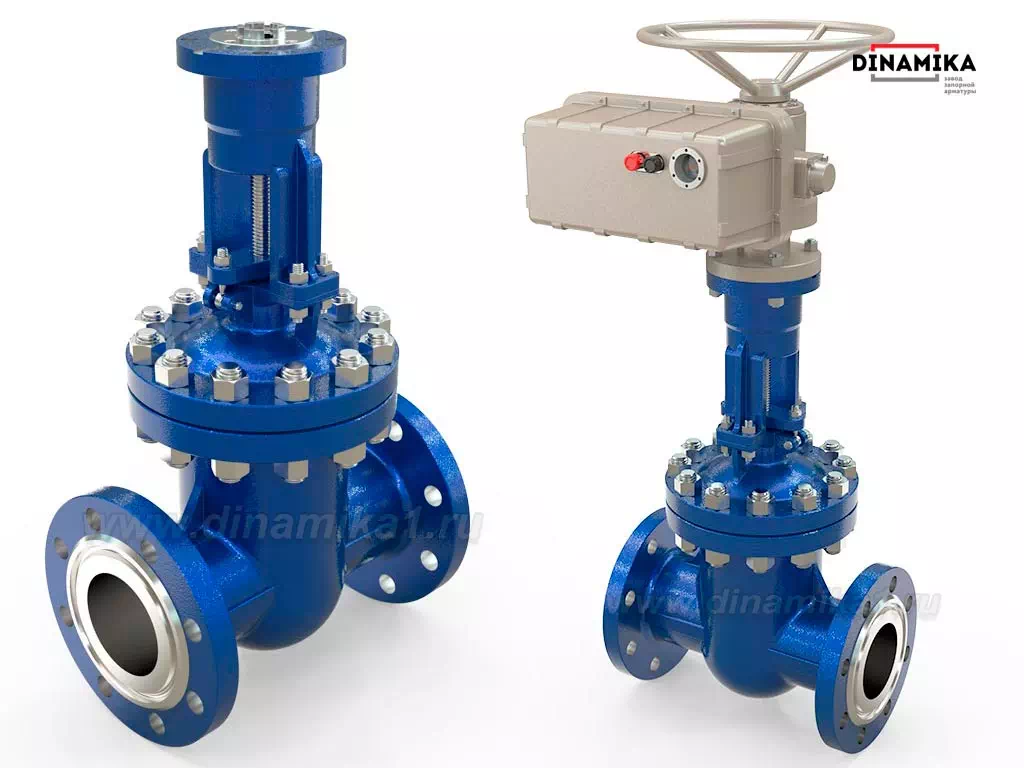

Конструкция задвижки с электроприводом представлена на примере 30нж976нж, в основных деталях практически не отличается от аналога 30нж76нж с ручным управлением. Отличие в присоединении управляющего элемента - привода, электропривод многооборотный крепится на посадочную площадку определённого типа (а, б, в, г) по ГОСТ Р 55510-2013. Типы конструкций присоединений рекомендательно представлены в таблицах непосредственно на страницах товара с номенклатурным общепромышленным обозначением. Чертёж задвижка с электроприводом

Общая конструкция задвижки под электропривод и материалы исполнения деталей по чертежу.

№	Наименование	30с941нж; 30с964нж; 30с915нж; 30с976нж.	30лс941нж; 30лс964нж; 30лс915нж; 30лс976нж.	30нж941нж; 30нж964нж; 30нж915нж; 30нж976нж.
1	Корпус	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
2	Крышка	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
3	Клин (диски)	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
4	Шпиндель	Сталь 20Х13	Сталь 14Х17Н2	Сталь 12Х18Н9Т
5	Гайка шпинделя	Сталь 45, Латунь ЛС59-1	Латунь ЛС59-1	Латунь ЛС59-1
6	Гайка	Сталь 25	Сталь 35Х	Сталь 12Х18Н9Т
7	Шпилька, болт	Сталь 35	Сталь 40Х	Сталь 45Х14Н14В2М
8	Болт откидной	Сталь 35	Сталь 40Х	Сталь 45Х14Н14В2М
9	Уплотнение между корпусом и крышкой (прокладка, кольцо)	Паронит, ТРГ	ТРГ	ТРГ
10	Набивка сальника	АГИ, ТРГ	ТРГ	ТРГ
11	Подшипник	По ГОСТ 7872-89
	Наплавка на кольце в корпусе	Сталь 07Х25Н13		Сталь 04Х19Н9С2
	Наплавка на клине	Сталь по типу 20Х13		—

Производитель задвижек с эл приводом оставляет за собой право на внесение в конструкцию изменений.
